МСС-30/15
МЕДИЦИНСКИЙ КОМПАКТНЫЙ ЦИКЛОТРОН
 |

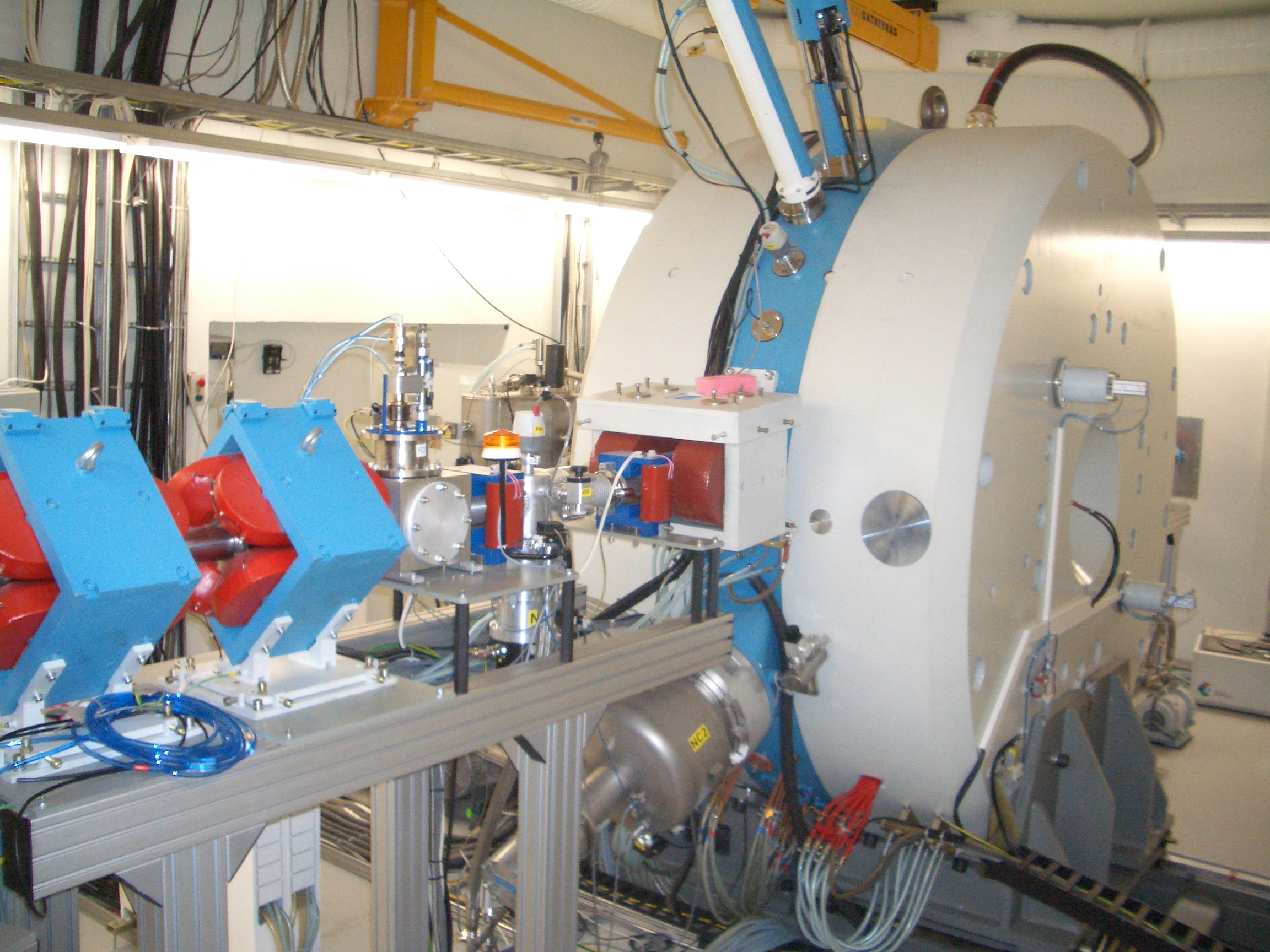

| Циклотрон МСС-30/15 |
Компактный изохронный циклотрон МСС-30/15 предназначен для ускорения отрицательных ионов водорода и дейтерия до энергий 30 и 15 МэВ, соответственно, со 100% эффективностью вывода пучков путем "обдирки".
Целевое назначение циклотрона - производство широкого набора "циклотронных" изотопов, используемых в различных отраслях народного хозяйства, медицины и при научных исследованиях. Масштабы производства радионуклидной продукции на циклотроне могут составить тысячи кюри в год.
Для данного циклотрона используется специальная система внешней инжекции H-/D- пучка.
ОСНОВНЫЕ ПАРАМЕТРЫ
| Пучок | ||
| Тип ионов | ||
| - ускоряемые | H- | D- |
| - выведенные | H+ | D+ |
| Энергия ускоренных ионов, МэВ | ||
| - минимальная | 15 | 7.5 |
| - максимальная | 30 | 15 |
| Максимальный ток пучка, мкА | ||
| - планируемый | 500 | 250 |
| - гарантируемый | 350 | 150 |
| Потребляемая мощность | |
| Ждущий режим, кВт | 15 |
| Рабочий режим, кВт | 120 |
| Электромагнит циклотрона | |
| Диаметр полюса, см | 150 |
| Число секторов (на полюс) | 4 |
| Угол сектора | 42-45° |
| Зазор (долина/холм), см | 3.5/20 |
| Средняя индукция, Т | 1.2 |
| Мощность питания, кВт | 20 |
| Масса, т | 50 |
| Размеры, м | 3.0x1.8x1.6 |
| Высокочастотная система | |
| Число дуантов | 2 |
| Угловая протяженность дуанта | 42° |
| Гармоника | 4 |
| Частота, МГц | 37 и 74 |
| Дуантное напряжение, кВ | 50 |
| Выходная ВЧ мощность генератора, кВт | 35 |
| Система откачки | |
| Число криогенных насосов | 3 |
| Суммарная быстрота действия криогенных насосов, л/с | 5x103 |
| Три криогенных насоса совместно с форвакуумным обеспечивают рабочий вакуум не менее, Тор | 5x10-7 |
Источник ионов - внешнийю Аксиальная внешняя инжекция от источника ионов мультипольного типа. Система аксиальной инжекции состоит из соленоидных фокусирующих линз, пары квадрупольных линз и спирального инфлектора.
Предусмотрены два обдирочных устройства для вывода пучка на внешние мишени. Для настройки циклотрона используется водоохлаждаемый пробник с дистанционным управлением.
Система управления циклотрона разработана на основе промышленного компьютера. Система управления включает в себя стойку управления и пульт управления в виде рабочего стола с компьютером.
