СТЕНД ОПЫТНОЙ ЭЛЕКТРОЭРОЗИОННОЙ ОБРАБОТКИ

СТЕНД ОПЫТНОЙ ЭЛЕКТРОЭРОЗИОННОЙ ОБРАБОТКИ
Стенд опытной электроэрозионной обработки

Стенд предназначен для изготовления различных деталей из токопроводящих материалов злектроэрозионным способом.

По характеру работ стенд относится к единичному опытно-экспериментальному производству с технологическими процессами, предусматривающими выполнение работ по 7-8 классам точности.

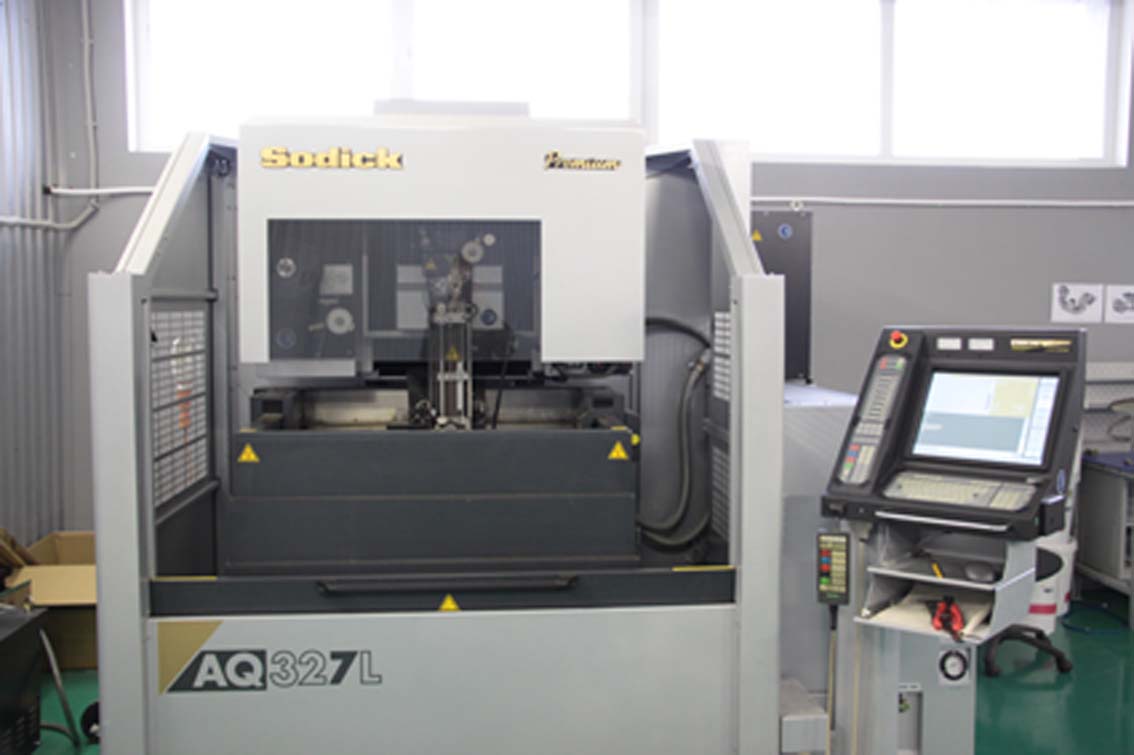

Эрозионный стенд оборудован двумя электроэрозионными вырезными станками AQ327L Premium, AG600L LP2WH Premium, электроэрозионным прошивным станком AQ35L, станком для быстрой прошивки тонких отверстий K1C и профессиональным складным краном. На стенде предусмотрены: кондиционер, вытяжка, компьютерный стол, компьютер, верстак, стеллаж, поверочный стол, сверлильный станок, шкаф гардеробный, шкаф архивный, аптечка.

Технические характеристики станков

ХарактеристикиAQ327LAG600LAQ35L
Точность обработки, мкм ±2.5 ±2.5 ±2.5
Шероховатость, мкм до Ra 0.1 до Ra 0.1 до Ra 0.1
Подачи по X,Y,Z 370х270х250 600х400х350 200х120х200
Угол конусного резания, мм ±25град/ на 100 мм. ±25град/ на 100 мм. -
Макс. вес заготовки, кг 1000 1000 100
Внутренние размеры ванны , мм 1065х745 1050х710 525х380х260
Диаметр электрода, мм 0.1 – 0.3 0.1 – 0.3 в зависимости от конфигурации отверстия

Ручной станок K1C предназначен для быстрой прошивки стартовых отверстий для проволочно-вырезных станков.

Характеристики:

Размеры стола 250х350 мм.

Перемещение по осям (X,Y,Z) 200x300x230

Диаметр электрода 0.3-3 мм.

В компьютерные ЧПУ-генераторы Sodick добавлена графическая станция на Pentium-4. Она обеспечивает работу 3D CAD/CAM систем, функционирующих как программные оболочки для специализированных 3-мерных САПР Q3vic. И это в дополнение к совершенным системам авто-программирования с автотехнологами, которые уже есть в станках.

.
