ИНТРОСКОПИЧЕСКИЙ КОМПЛЕКС

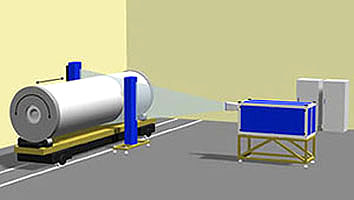

Схема системы интроскопа	Коллимационная система интроскопического комплекса	Излучатель интроскопического комплекса неразрушающего контроля (15 МэВ)

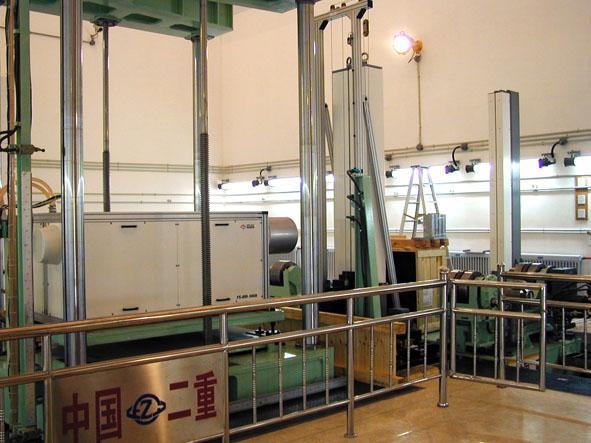

Интроскопический комплекс в Китае

Исследуемый объект послойно просвечивается веерообразным пучком тормозного излучения. Вместо рентгеновской пленки используется линейка сцинтилляционных детекторов. Теневое изображение дефекта получают на мониторе оператора рабочей станции.

По сравнению с радиографическим методом повышается производительность, сокращаются расходы и время на обработку информации.

Метод эффективен при контроле изделий толщиной до 350 мм (по стали).

К стандартному оборудованию ускорителя добавляется:

• система коллимации;
• система позиционирования контролируемого объекта;
• система детектирования;
• компьютерная рабочая станция оператора с комплексом программного обеспечения.

Система коллимации предназначена для формирования пучка излучения и состоит из трех отдельных коллиматоров: первичного, устанавливаемого на источнике излучения, вторичного, устанавливаемого перед инспектируемым объектом, и коллиматора, устанавливаемого перед детекторной линейкой. Разработаны системы, формирующие вертикальный и горизонтальный пучки.

Система позиционирования обеспечивает линейное перемещение исследуемого объекта перпендикулярно оси веерообразного пучка. Для изменения ракурса используется вращательное движение в плоскости пучка. Установка параметров движения системы автоматизирована.

Измерительным элементом системы детектирования является детекторная линейка, устанавливаемая за последним коллиматором. Она преобразует регистрируемые фотоны в электрические сигналы, которые после предварительной обработки передаются на рабочую станцию оператора.

Комплекс программных средств обеспечивает прием данных, их обработку и визуализацию.

Компьютерная рабочая станция позволяет воспроизвести теневое изображение объекта с последующим анализом обнаруженных дефектов. Возможно выделение и увеличение фрагмента изображения, определение размеров дефекта и его координат.

Разрешающая способность интроскопического комплекса (размер детектора 2х2 мм)
Энергия ускорителя, МэВ	6	8	10	15
Разрешение по плотности, %	1	1	1	1
Пространственное разрешение, мм	2	2	2	3
Проникающая способность по стали, мм	200	250	290	350
